精密尺寸检测标杆:二次元影像测量仪(GB/T 26824 - 2011、ISO 10360 - 7)

精密尺寸检测标杆:二次元影像测量仪(GB/T 26824 - 2011、ISO 10360 - 7)

作者:admin    来源:未知    发布时间:2025-07-28 11:06    浏览量:

在精密制造领域,产品尺寸的精准度直接决定产品性能与质量。二次元影像测量仪作为高效、精准的非接触式测量设备,严格遵循 GB/T 26824 - 2011《影像测量仪》和 ISO 10360 - 7《产品几何技术规范 (GPS) 坐标测量机的验收检测和复检检测 第 7 部分:扫描测量型坐标测量机》等标准,凭借先进的光学成像技术和智能分析能力,成为电子、模具、汽车零部件等行业精密尺寸检测的核心工具,助力企业实现高质量生产。

非接触式测量,精准捕捉细微尺寸

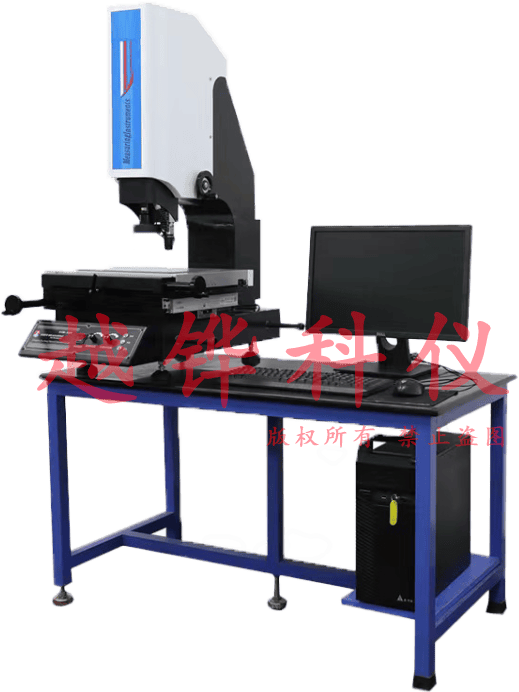

二次元影像测量仪采用非接触式测量原理,通过高清工业相机和变焦镜头对被测工件进行光学成像,将物理尺寸转化为数字图像信号,再通过图像处理算法完成尺寸测量 。这种测量方式避免了传统接触式测量对工件表面的划伤和挤压变形,尤其适用于精密电子元件、软质材料工件、易损部件等的检测 。

设备的测量精度极高,分辨率可达 0.001mm,重复测量精度稳定在微米级,能够精准捕捉工件的细微尺寸特征 。无论是平面内的长度、宽度、距离、角度、弧度等基础尺寸,还是复杂的轮廓形状、位置度、同轴度等形位公差,都能通过影像测量技术快速获取精准数据 。依据 GB/T 26824 - 2011 标准,设备的测量误差严格控制在标准允许范围内,确保测量结果的可靠性与权威性 。在对手机外壳、精密模具型腔等具有复杂曲面的工件测量中,二次元影像测量仪能通过多视角成像拼接技术,完整还原工件三维轮廓,实现全方位尺寸检测 。

智能高效操作,提升测量效率

该测量仪搭载智能化操作软件,大幅降低操作难度并提升测量效率。软件内置丰富的测量工具库,支持点、线、圆、弧等基本元素的自动识别与测量,操作人员只需通过鼠标框选或自动寻边功能,即可完成关键尺寸的快速测量 。对于批量检测的标准化工件,软件支持编程测量功能 —— 只需对首个工件进行一次编程,后续工件放置到位后,设备自动完成图像采集、尺寸测量、数据记录和合格判定,全程无需人工干预,单工件测量时间可缩短至几秒内 。

在数据处理方面,二次元影像测量仪具备强大的分析与报告功能 。测量数据实时同步至软件系统,自动生成尺寸公差分析图表,直观显示实测值与理论值的偏差 。软件支持多种数据格式导出,可直接对接 CAD、CAM 等设计制造软件,实现测量数据与设计数据的无缝衔接,为生产工艺调整提供精准依据 。此外,设备支持 SPC(统计过程控制)分析,通过长期积累的测量数据,帮助企业发现生产过程中的尺寸波动规律,提前预警质量风险 。

灵活适配多场景,操作便捷易用

二次元影像测量仪在结构设计上注重灵活性与适用性。设备工作台采用高精度导轨和驱动系统,行程范围从几十毫米到数米不等,可满足不同尺寸工件的测量需求 。工作台面配备可调式夹具,能快速固定各种形状的工件,配合自动对焦和光源调节功能,确保不同材质、不同颜色的工件都能获得清晰的成像效果 。

操作界面采用人性化设计,结合触控屏和鼠标操作,界面简洁直观,操作人员经过短期培训即可熟练掌握 。软件支持中英文切换,内置常用测量模板和标准件库,方便快速调用 。部分高端设备还具备自动上料、多工位切换等自动化功能,可集成到生产线中实现在线检测,减少工件搬运时间,提高生产效率 。在车间现场等复杂环境中,设备具备良好的抗振动和抗干扰能力,确保测量精度不受环境影响 。

广泛应用,赋能精密制造升级

二次元影像测量仪的应用覆盖众多精密制造领域 。在电子行业,用于手机、电脑等产品的连接器、线路板、芯片引脚等的尺寸检测,确保电子元件的精准装配;在模具行业,对模具型腔、型芯的尺寸和轮廓进行精密测量,保障模具加工精度,减少产品成型缺陷;在汽车零部件行业,检测齿轮、轴承、传感器等关键部件的尺寸公差,提升汽车装配质量和运行可靠性 。

在医疗器械领域,对手术器械、植入式医疗器械的精密尺寸进行严格把控,确保产品安全性和有效性;在航空航天领域,用于小型精密零部件的尺寸检测,满足高端装备对精度的严苛要求 。无论是研发阶段的设计验证、生产过程中的质量监控,还是出厂前的终检环节,二次元影像测量仪都能提供高效、精准的测量支持,帮助企业降低不良率,提升产品竞争力 。

二次元影像测量仪(符合 GB/T 26824 - 2011、ISO 10360 - 7 标准)以非接触式测量的优势、高精度的测量性能和智能化的操作体验,成为精密制造行业不可或缺的检测设备 。选择专业的二次元影像测量仪,企业能够实现对精密尺寸的高效管控,加速产品研发周期,提升生产质量,在精密制造领域的竞争中占据优势地位 。
