东莞市越铧电子科技有限公司深耕新能源充电设备力学性能检测领域，聚焦充电接口摆球与落球冲击试验的核心检测需求，匠心打造摆球加落球冲击试验装置。设备集摆球、落球冲击功能于一体，专为充电接口抗冲击性能检测设计，各项技术指标严格契合国家现行标准要求，控制精准、冲击能量可调、对准定位精准，可精准模拟各类冲击工况验证产品抗冲击能力，为充电接口的结构强度验证、质量把控与合规认证提供专业、可靠的试验设备支撑。以下为该设备的详细核心技术参数、性能特点及适用标准说明。

一、核心技术参数

东莞市越铧电子科技有限公司研发的本款摆球加落球冲击试验装置，针对充电接口摆球冲击试验的标准要求定制化设计，软硬件配置贴合试验规范与实际检测工况，各项核心技术参数如下：

1. 核心测试项目：充电接口摆球冲击试验、落球冲击试验，一站式完成双重抗冲击性能检测
2. 执行标准：严格遵循国家现行标准，GB/T 20234.1-2023（对应条款 6.2.10.2、7.11.2）；GB/T 11918.1-2014（对应条款 24.2、附录 A）

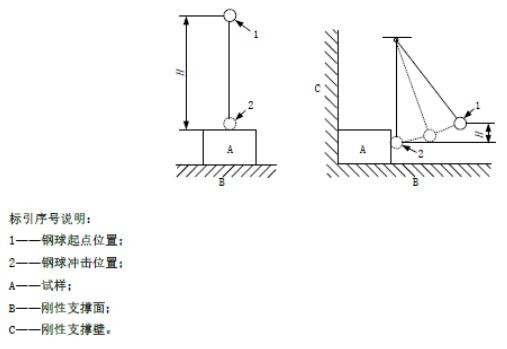

3. 设备整体构造：核心结构参考图 19 摆球冲击试验装置示意图打造，包含钢球运行机构、刚性支撑面、刚性支撑壁、试样固定夹具等核心组件，完全匹配标准试验工况要求

图 19 摆球冲击试验装置

1. 智能控制系统：搭载西门子、三菱、欧姆龙等知名品牌 PLC 控制模块，配套 7 英寸及以上彩色液晶触摸控制屏，实现冲击试验的智能化操控，操作直观、指令响应精准
2. 专用钢球配置：标配 2 个专用试验钢球，单个钢球质量 0.535kg、直径 50.8mm，完全符合标准试验用钢球规格要求，保障冲击载荷的规范性
3. 跌落高度调节：钢球跌落高度可在 500~1000mm 范围内连续无级可调，高度测量误差精准控制在 [-0.02mm,+0.02mm]，可精准匹配不同冲击能量的高度要求
4. 冲击能量设定：可精准实现 1J、2J、3J、4J 多档位冲击能量冲击试样，各档位均配备相应高度指示标识，无需人工计算，直接对应调节，操作便捷
5. 落球释放控制：采用 PLC 程序精准控制电磁铁通断实现落球释放，通过触摸屏完成操作指令设定，释放时机精准可控，避免人工操作的误差
6. 精准对准方式：配备红外线对准系统，可实现钢球与试样冲击点位的精准对位，确保冲击力作用于指定位置，保障试验结果的准确性与一致性
7. 升降调节系统：搭载电动升降机构，实现钢球运行机构的高度调节，升降平稳、定位精准，替代手动调节，提升试验效率与调节精度
8. 冲击高度控制：采用电动控制方式调节冲击高度，调节过程平稳无晃动，高度定位精准，有效规避手动调节的偏差问题
9. 落球高度显示：配备数字式高度显示装置，高度数值直观可见，支持手动微调校准，确保高度设定的精准性
10. 万能试样夹具：配置专用万能夹具用于固定被测样品，可实现落球、摆球精准冲击试样侧面和正面的几何中心；夹具支持试样绕垂直于安装面的轴线实现 90º~360º 旋转，可灵活调整试样冲击角度，满足多方位冲击试验需求。

东莞市越铧电子科技有限公司在本设备的参数设计与结构研发中，以标准为核心把控每一项精度指标，从钢球规格、冲击能量到高度调节、点位对准均严格遵循规范要求，确保试验条件与标准高度一致，为充电接口抗冲击性能检测数据的真实性、有效性提供坚实的技术支撑。

二、设备性能特点

东莞市越铧电子科技有限公司打造的摆球加落球冲击试验装置，是充电接口抗冲击性能检测的专用设备，全程对标 GB/T 20234.1-2023、GB/T 11918.1-2014 国家现行标准研发制作，各项结构参数与试验功能均完全贴合标准检测要求；设备一机双用，集摆球、落球冲击功能于一体，无需额外更换配件即可完成两种冲击试验，大幅提升检测效率，适配充电接口多类型抗冲击性能检测需求。

设备控制精准度高，搭载知名品牌 PLC 控制系统与触摸屏，钢球释放、高度调节均实现智能化电动控制，红外线对准系统实现冲击点位的精准定位，高度测量误差低至 ±0.02mm，从控制、定位、测量多维度保障试验的精准性，有效规避人为操作误差；冲击能量与高度匹配性强，精准覆盖 1J-4J 标准冲击能量档位，各档位均有高度指示，高度 500-1000mm 连续可调，可灵活适配不同规格充电接口的冲击试验要求。

设备试样适配性极佳，标配的万能夹具可牢固固定各类充电接口试样，既能实现钢球对试样正面、侧面几何中心的精准冲击，又能支持试样 90º-360º 旋转，满足多方位、多角度冲击试验需求，无需为不同试样定制专用夹具；设备结构设计稳定可靠，刚性支撑面、支撑壁均采用高强度材质打造，抗冲击、不变形，试验过程中无晃动、无位移，从根源上避免因设备变形导致的试验误差。

同时，设备操作便捷性突出，触摸屏可视化操作，数字式高度显示，电动升降与调节替代人工操作，试验流程简单高效，无需专业人员即可快速上手；所有核心配件均按标准定制，钢球规格、冲击能量完全契合国标要求，试验结果真实有效，可直接作为充电接口产品研发、质量抽检、合规认证的重要依据。

东莞市越铧电子科技有限公司始终注重设备的实用性与专业性结合，通过精细化的结构设计、标准化的配件选型与智能化的控制设计，让本设备兼具运行稳定性、检测精准性与操作便捷性，成为充电接口抗冲击性能检测的核心专用设备，可充分满足生产企业、质检机构、科研院所的多样化检测需求。

三、适用标准

本设备的研发、生产与检测全程严格遵循国家现行行业标准，试验流程、设备结构、冲击参数与判定依据均与以下标准高度契合，测试结果具备权威性、通用性与合规性，可作为充电接口摆球、落球冲击试验的专业依据：

1. GB/T 20234.1-2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》
• 摆球冲击试验：条款 6.2.10.2、条款 7.11.2
2. GB/T 11918.1-2014《家用和类似用途固定式电气装置的开关 第 1 部分：通用要求》
• 冲击性能试验：条款 24.2、附录 A

东莞市越铧电子科技有限公司始终秉持精工智造、精准检测的研发理念，对每一款检测设备均实施全流程严苛的品控管理，本款摆球加落球冲击试验装置从核心元器件选型、机械结构加工到成品组装调试，均经过多道专业检测工序，确保设备运行稳定、参数精准、耐用性强。该设备可广泛应用于新能源充电接口、电气开关等产品的生产制造、质量抽检、科研检测等相关领域，为产品抗冲击性能检测提供全方位、高效率的专业解决方案，助力企业把控产品结构强度质量，提升充电接口等产品的抗冲击能力与使用安全性，增强市场核心竞争力。
